Beschreibung

Das Allround-System Schüco CT 70 AS mit guter Wärmedämmung ist als Anschlagdichtungssystem eine hervorragende Serie für Modernisierungsobjekte und Neubau. Die Grundlage für das Schüco CT 70 System bildet eine 5-Kammer-Konstruktion mit einer Bautiefe von 70 mm. Schmale Ansichtsbreiten sorgen für viel Licht und dank der zwei umlaufenden Dichtungsebenen bietet der gute Schallschutz dieser Elemente Nutzern zusätzlichen Komfort.

Schüco CT 70 punktet mit einer hohen Toleranzaufnahme durch das 5-mm-Dichtungsspaltmaß zwischen Blend- und Flügelrahmen, die werkseitig maschinell eingerollten Dichtungen sowie optimal dimensionierte Armierungskammern. Die vielfältigen Verstärkungsprofile im Blend- und Flügelrahmen sorgen je nach statischen Anforderungen für höchste Stabilität und Langlebigkeit der Fenster.

Flexibel zeigt sich das System auch im Design: Schüco CT 70 ist in unterschiedlichen Flügel- und Blendrahmenkonturvarianten verfügbar. Ebenfalls ist das System in das Schüco Farbkonzept mit Schüco TopAlu und Schüco UnlimitedFinish eingebunden.

Weiße Profile aus dem Schüco CT 70 Fenstersystem werden mit modernen, silbergrauen und folierte Profile mit schwarzen Dichtungen geliefert.

Planungsvorteile

Auffällige Konturen mit prägnanten Softform-Radien und Schrägen an den Sichtflächen
Unterschiedliche Verstärkungsprofile im Blend- und Flügelrahmen sorgen je nach statischer Anforderung für höchste Stabilität und Langlebigkeit
Flügelprofile stehen in unterschiedlichen Konturen zur Verfügung (Classic, Rondo, Vision und Accent)
Die Renovierungsblendrahmen sind speziell auf die landestypischen Anforderungen in der Bausanierung abgestimmt
Speziell für den niederländischen Markt wurde mit den geometrisch innovativen Block-Blendrahmen die landestypische Holzfensteroptik nachgestellt

Technische Informationen

Ansichtsbreite min: 120 mm
Uf-Wert Rahmen: 1.2W/(m² x K)
Glas-/Paneelstärke max: 40 mm
Flügelbreite max: 1500 mm
Flügelhöhe max: 2600 mm
Schalldämmung RwP max: 46 dB(A)
Luftdurchlässigkeit: Klasse 4
Schlagregendichtheit: Klasse 9A
Einbruchhemmung: bis RC 2
Windlastwiderstand: Klasse C5/B5
Flügelgewicht max: 250 kg
Flügelhöhe min-max: 400-2600 mm
Flügelbreite min-max: 400-1500 mm
Glas/Paneelstärke min-max: 6-40 mm
Oberflächen: TopAlu, Dekorfolien

Beschreibung

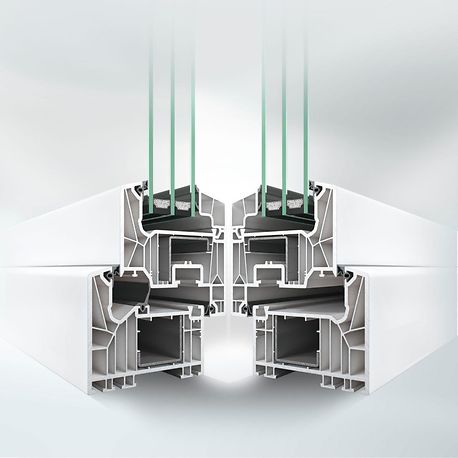

Das auf der Twin-Systemtechnologie basierende Fenstersystem Schüco LivIng überzeugt durch einfache, effiziente und flexible Fertigung sowie Montage. Gleichzeitig werden höchste Ansprüche an Komfort und Sicherheit sowie vielfältige Möglichkeiten bei Gestaltung und Ausführung ermöglicht.

Mit dem Kunststoff-System Schüco LivIng setzt Schüco in puncto Energieeffizienz Maßstäbe bei stahlarmierten Profilsystemen. Das innovative 7-Kammer-System, das dank der Twin-Systemtechnologie sowohl mit Anschlag- als auch mit Mitteldichtung gebaut werden kann, erreicht mit einer Bautiefe von 82 mm hervorragende Wärmedämmwerte. Als Mitteldichtungssystem lassen sich so ohne aufwändige Zusatzmaßnahmen auch Passivhäuser realisieren.

Integriert in das Fenstersystem Schüco LivIng ist die erste schweißbare EPDM-Dichtung. Durch den Einsatz von elastischem, schweißbarem Material wird die Dichtwirkung im schwierigen Eckbereich des Elements erhöht und gleichzeitig ein geschlossenes, optisch ansprechendes Eckenbild ohne harte Dichtungsecken ermöglicht. Über die gesamte Nutzungsdauer behält das langlebige, umweltschonende Material seine hohe Dichtwirkung bei.

Die Schüco LivIng Serie kann mit den drei Flügelkonturen Classic, Rondo und Viva ausgeführt werden und bietet zudem zahlreiche Anschluss- und Zusatzprofile: so lassen sich mit dem Twin-System individuelle Bauherrenwünsche erfüllen - ob im privaten Wohnbau oder Objektbau, ob im Neubau oder der Modernisierung.

Zur farblichen Gestaltung stehen das PVC-Foliensortiment Schüco UnlimitedFinish sowie Schüco TopAlu zur Verfügung. Passend zur Oberflächengestaltung werden auch die Profilgrundkörper in unterschiedlichen Farben angeboten. Weiße Profile des Schüco LivIng Systems werden mit modernen, silbergrauen Dichtungen, folierte Profile mit schwarzen Dichtungen geliefert.

Planungsvorteile

Flügelgeometrie in flächenversetzter Flügeloptik (Classic)
Im Mitteldichtungssystem werden alle Beschlagteile durch die zusätzliche Dichtebene noch zuverlässiger vor Korrosion und Verschmutzung geschützt
ift-passivhaustauglich mit Mitteldichtung
Erhältlich mit durchgängig grauem Grundkörper für eine harmonische Optik
Erhöhte Bautiefe für mehr Sicherheit und Einbruchschutz
Umfangreiches Zubehörprogramm bietet Systemsicherheit

Technische Informationen

Ansichtsbreite min: 120 mm
Uf-Wert Rahmen: 0.96 W/(m² x K)
Glas-/Paneelstärke max: 52 mm
Flügelbreite max: 1500 mm
Flügelhöhe max: 2600 mm
Schalldämmung RwP max: 47 dB(A)
Luftdurchlässigkeit: Klasse 4
Schlagregendichtheit: Klasse 9A
Einbruchhemmung: bis RC 2
Windlastwiderstand: Klasse C5/B5
Flügelgewicht max: 120 kg
Flügelhöhe min-max: 400-2600 mm
Flügelbreite min-max: 400-1500 mm
Glas/Paneelstärke min-max: 24-52 mm
Oberflächen: TopAlu, Dekorfolien

Beschreibung

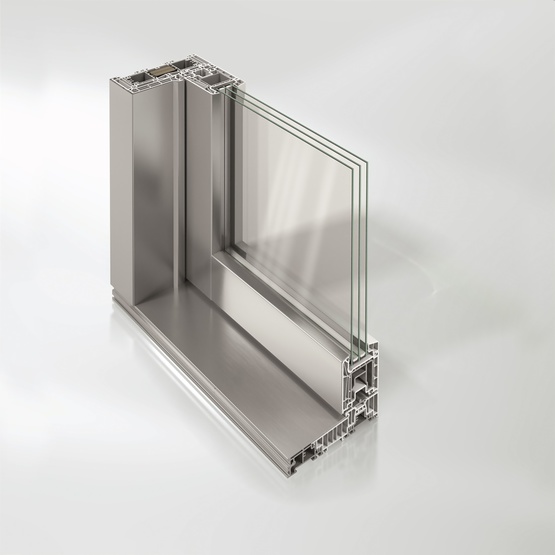

Das innovative Hebeschiebesystem Schüco LivIngSlide ist auf Basis der Schüco LivIng Systemmaße konstruiert. Durch die so entstehende Kompatibilität der Systeme kann auf eine große Anzahl an Zubehörprofilen, wie Glasleisten und sonstigem Verglasungszubehör, zurückgegriffen werden. Darüber hinaus ermöglichen die einheitlichen Systemmaße eine einfache und flexible Planung sowie Ausführung von Anschlusssituationen.

Einen besonderen Vorteil bieten die werkseitig eingerollten, schweißbaren EPDM-Verglasungsdichtungen im Flügelrahmen. Sie sorgen für weiche Innenecken auch nach dem Schweißvorgang und damit optimale Dichtigkeit in diesem Bereich. Auch die Abdichtung zwischen Flügel und Zarge ist hervorzuheben, denn sie erfolgt umlaufend in mehreren Ebenen und vermeidet so Zug- und Kondensaterscheinungen.

Um schräg stehende Laufwagen zu verhindern, wird eine Laufwagenabstützung zur sicheren Zentrierung und Befestigung genutzt. Ebenfalls ist der Einsatz additiver Klebetechnik möglich.

Eine weitere Stärke der Schüco LivIngSlide ist ihre ansprechende Optik. Das flächenbündige Design vermeidet übliche Spaltmaße am Festteil und erzeugt eine moderne Linienführung bei gleichzeitig leichter Reinigung. Der schmale Mittelstoß garantiert maximalen Lichteinfall. Zudem ist die Schüco LivIngSlide in das Schüco Farbkonzept eingebunden.

Die Schüco LivIngSlide steht als Komplettsystem zur Verfügung. Dadurch können unterschiedliche Elementtypen mit festen und beweglichen Flügeln als ein- und zweispurige Varianten gebaut werden. Das bedeutet mehr Flexibilität bei der Fertigung und ermöglicht die Erfüllung aller Kundenwünsche.

Planungsvorteile

Lieferung inklusive Schüco Hebeschiebebeschlag und Griffen komplett aus einer Hand
Dank der Zargenbautiefe von gerade mal 194 mm ist der Einsatz in Neubau und Renovation möglich
Panorama-Ausführung erhältlich
Besonders flache Bodenschwelle für bequemes Ein- und Austreten
Ebenfalls ist das System in das Schüco Farbkonzept mit Schüco TopAlu und Schüco UnlimitedFinish eingebunden
Hervorragende Wärmedämmung und Isothermenverläufe durch thermisch getrennte Bodenschwelle sowie ebenfalls thermisch getrennte Zargenverstärkungsprofile aus Aluminium

Technische Informationen

Flügelhöhe min: 1800 mm
Flügelhöhe max: 2600 mm
Flügelbreite min: 860 mm
Flügelbreite max: 3200 mm
Ansichtsbreite Flügelrahmen: 99 mm
Ansichtsbreite Verhakungsbereich min: 99 mm
Schalldämmung RwP max: 45 dB(A)
Schlagregendichtheit: Klasse 8A
Einbruchhemmung: bis RC 2
Flügelgewicht max: 400 kg
Ansichtsbreite min: 180 mm
Glas-/Paneelstärke max: 52 mm
Uf-Wert Rahmen: 1,3 W/(m² x K)
Ansichtsbreite Blendrahmen: 63 mm
Glas/Paneelstärke min-max: 24-52 mm
Anzahl Laufschienen: 1-gleisig, 2-gleisig
Oberflächen: TopAlu, Dekorfolien
Bedienkräfte: Klasse 1
Dauerfunktionsnachweis: DIN EN 12400, Klasse 2
Luftdurchlässigkeit: Klasse 4
Windlastwiderstand: Klasse C3/B3

Beschreibung

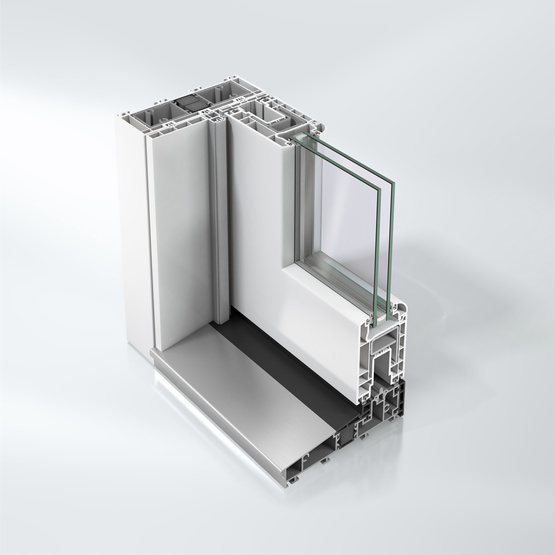

Flexible und funktionale Hebeschiebetüren lassen sich mit dem System Schüco EasySlide leicht realisieren. Dabei erreicht die Serie gute Wärmedämmwerte sowie höchste Sicherheit bis RC2.

Schüco EasySlide basiert auf dem System Schüco CT 70. Für gute Dämmwerte sorgen die Zargenprofil-Konstruktion mit einer Profilbautiefe von 167 mm und der Flügelrahmen-Aufbau von 70 mm. Im Bereich des Glasrandverbundes garantiert der Glaseinstand von 18 mm geringe Wärmeverluste.

Werkseitig maschinell eingerollte Dichtungen aus EPDM-Kautschuk bieten eine lange Lebensdauer und absolute Funktionssicherheit des Elements.

Die Hebeschiebetür Schüco EasySlide ist nicht nur thermisch gut isoliert, sondern erfüllt auch hohe Systemsicherheit. So sorgen vier Schraubkanäle in der Aluminium-Verstärkung und der Bodenschwelle für große Elementstabilität und hohe Verwindungssteifigkeit der Rahmenkonstruktion. Das Griffsortiment, abgestimmt auf die Schüco Fenster- und Haustürgriffe, rundet das einheitliche Design ab.

Dank der vollständigen Systemkompatibilität der Hebeschiebetür Schüco EasySlide können Fenster und Türen in der Fassade einheitlich gestaltet werden. Ebenfalls ist das System in das Schüco Farbkonzept mit Schüco TopAlu und Schüco UnlimitedFinish eingebunden.

Aus dem Profilsystem Schüco EasySlide können 2-, 3- und 4-flügelige Elemente gefertigt werden.

Planungsvorteile

Große Auswahl an unterschiedlichen Elementtypen. Es können zwei-, drei- und vierflügelige Hebeschiebe-Elemente mit festen und beweglichen Hebeschiebe-Flügelrahmen realisiert werden
Flache Bodenschwelle für barrierefreies Bauen
Schüco Fenster- und Haustür-Griffdesign
Leichtgängige Bedienung auch bei erhöhten Flügelgewichten
Helle Räume durch große Flächen
Sehr gute Stabilität für Flügelgewichte bis 300 kg
Einsatz von 3-fach-Verglasung für beste Wärmedämmung und Isolation

Technische Informationen

Flügelhöhe min: 1900 mm
Flügelhöhe max: 2600 mm
Flügelbreite min: 900 mm
Flügelbreite max: 2000 mm
Ansichtsbreite Flügelrahmen: 105 mm
Ansichtsbreite Verhakungsbereich min: 108 mm
Schalldämmung RwP max: 43 dB(A)
Schlagregendichtheit: Klasse 6A
Einbruchhemmung: bis RC 2
Flügelgewicht max: 300 kg
Ansichtsbreite min: 165 mm
Glas-/Paneelstärke max: 40 mm
Uf-Wert Rahmen: 1,5 W/(m² x K)
Ansichtsbreite Blendrahmen: 60 mm
Glas/Paneelstärke min-max: 6-40 mm
Anzahl Laufschienen: 1-gleisig, 2-gleisig
Oberflächen: TopAlu, Dekorfolien
Bedienkräfte: Klasse 1
Dauerfunktionsnachweis: DIN EN 12400, Klasse 2
Luftdurchlässigkeit: Klasse 4
Windlastwiderstand: Klasse C2/B2
